加工事例の概要
製品分類 | マフラー |
---|---|
業界 | 四輪自動車 |
材質 | ステンレス |
加工方法 | ベンダー曲げ |
板厚 | 1.0mm~2.0mm |
径 | φ17~φ65mm |
全長 | 1500mm |
対応可能数 | 1~200個 |

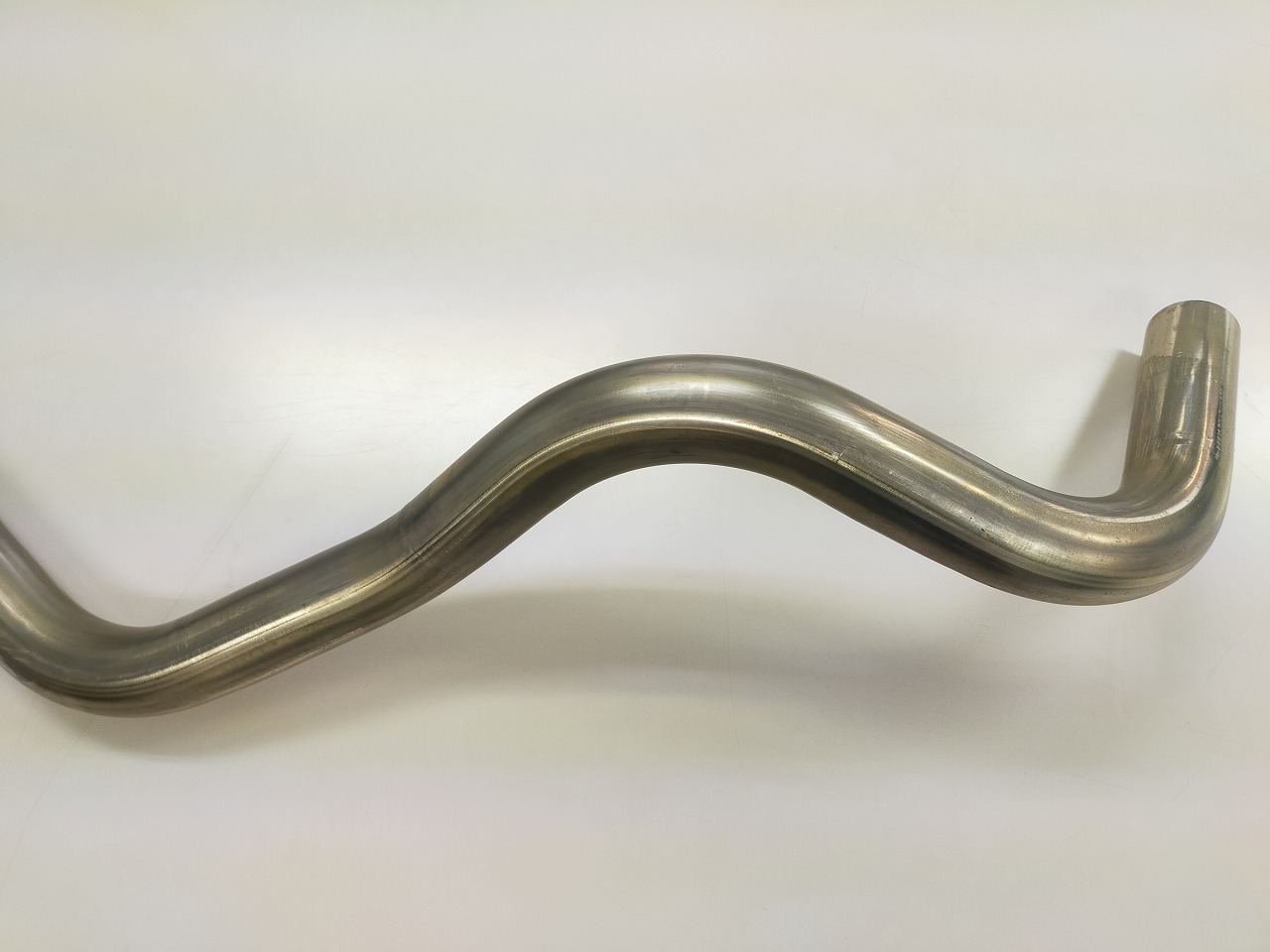

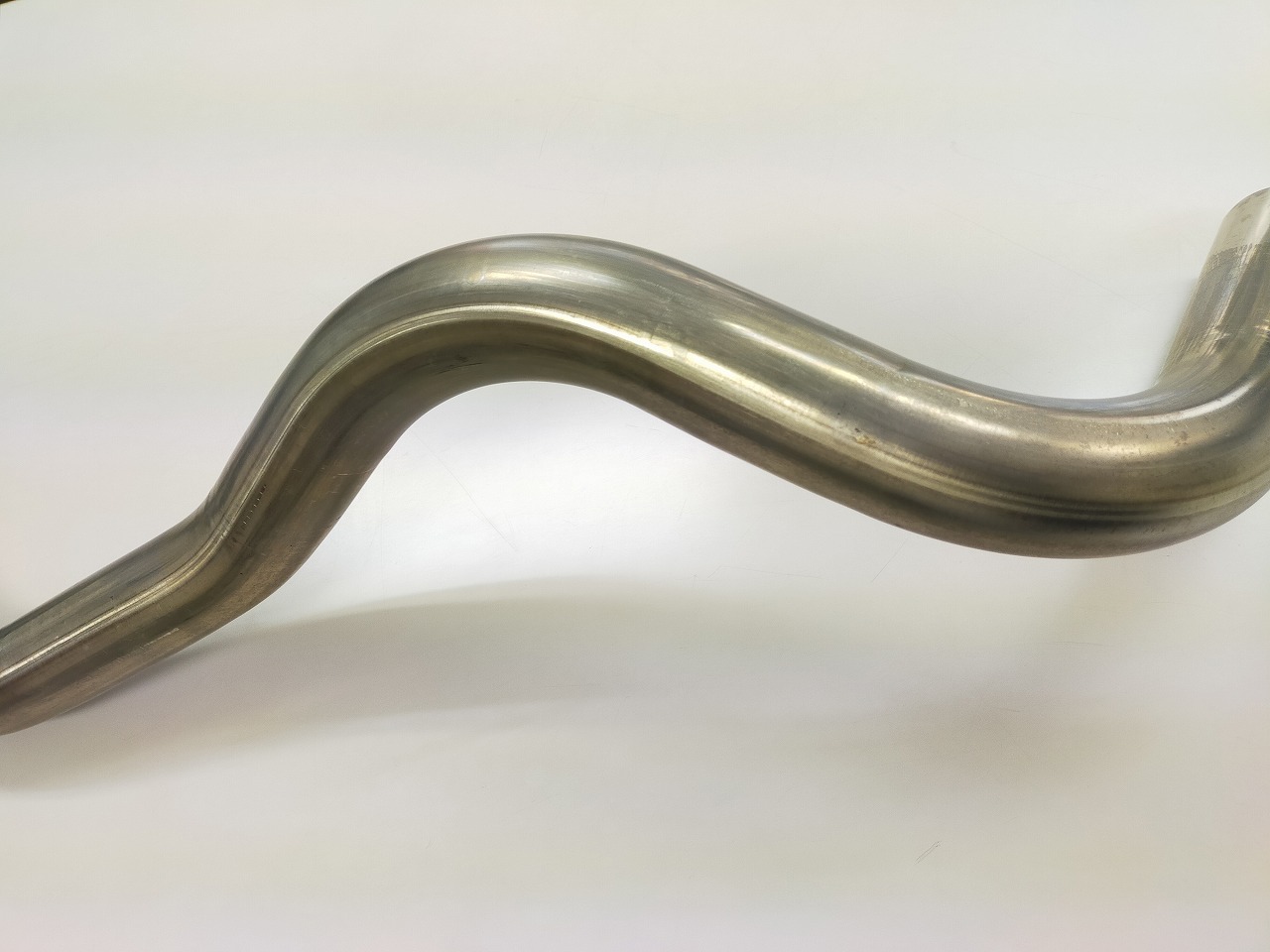

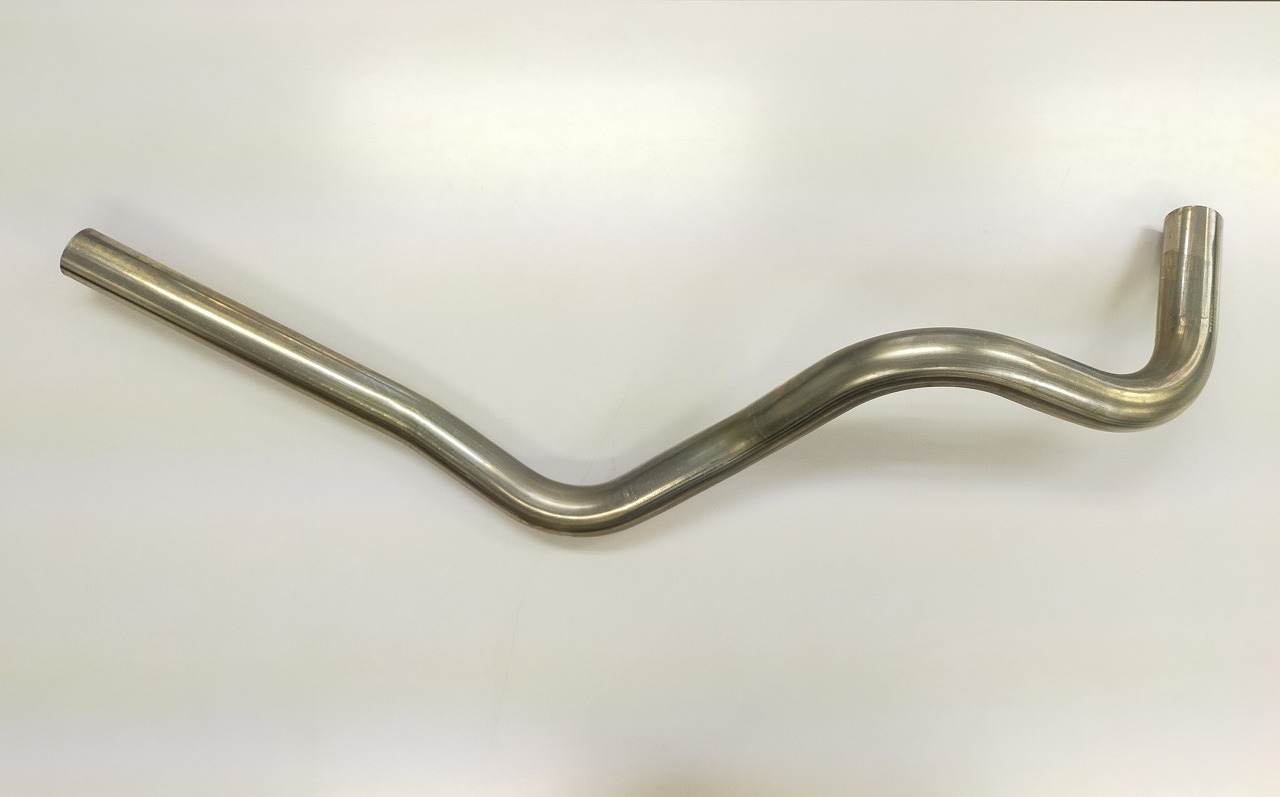

こちらは、マフラー用の多数曲げ加工品です。1本のパイプを8回曲げており、当社では10曲げ程度までは対応可能です。また、曲げと曲げ間(ストレート部)が短いものも曲げが可能です。通常ですと、ストレート部分を掴んで曲げますが、ストレート部が短くても曲げが入っています。また、 R部分をクランプで抱くことにより曲げと曲げ間が短くても曲げることも可能です。精度はゲージを作り保障、もしくは非接触の測定器での測定となります。本数が少なければ非接触、多ければゲージ測定で対応しております。
