斜めカットパイプ

加工事例の概要

製品分類	マフラー
業界	四輪自動車
材質	ステンレス
加工方法	曲げ
板厚	1.5mm
径	φ65mm
全長	300mm
対応可能数	1～200個

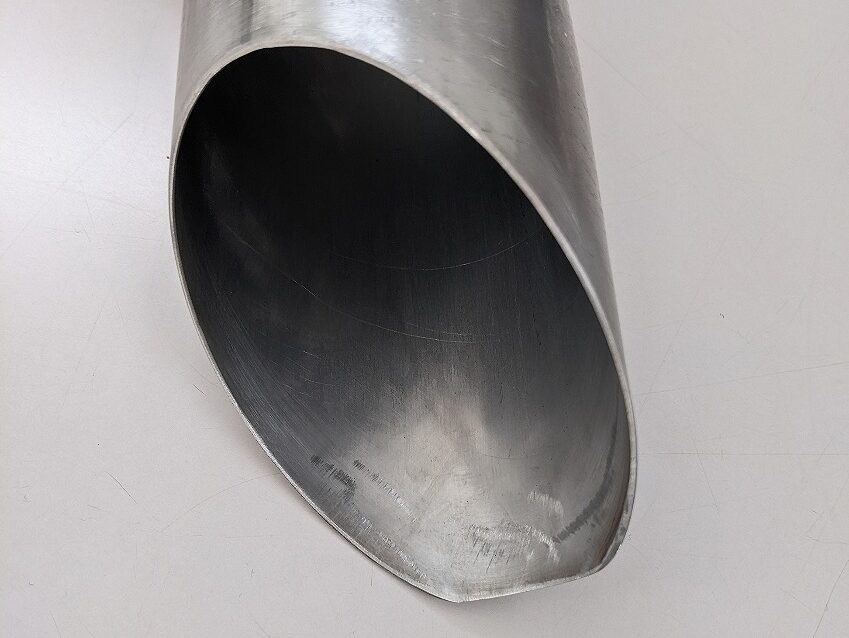

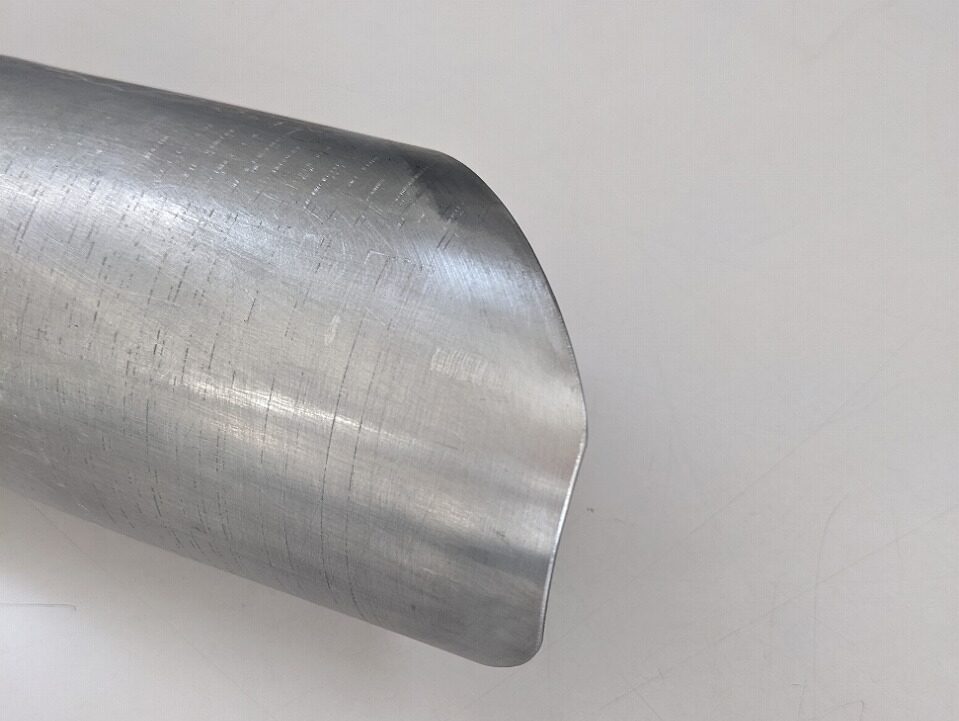

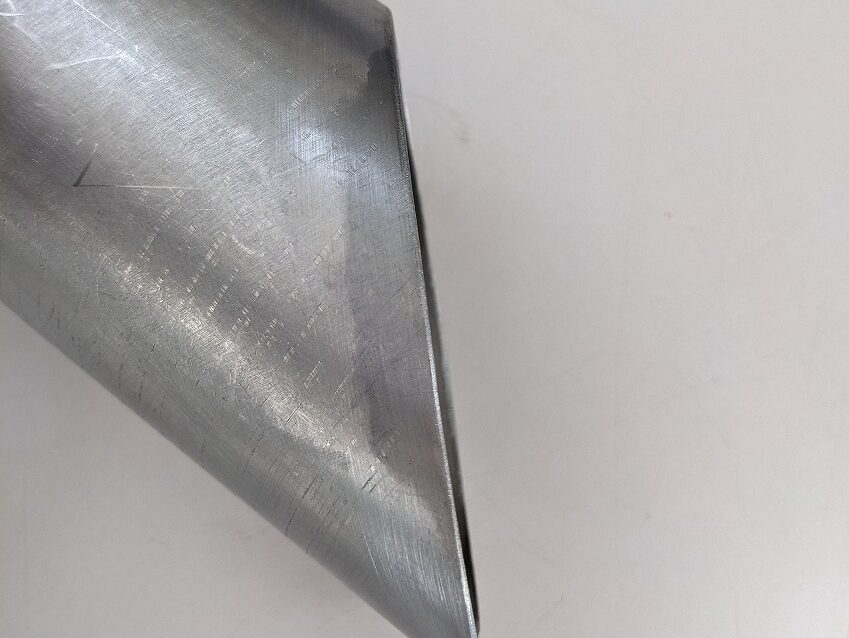

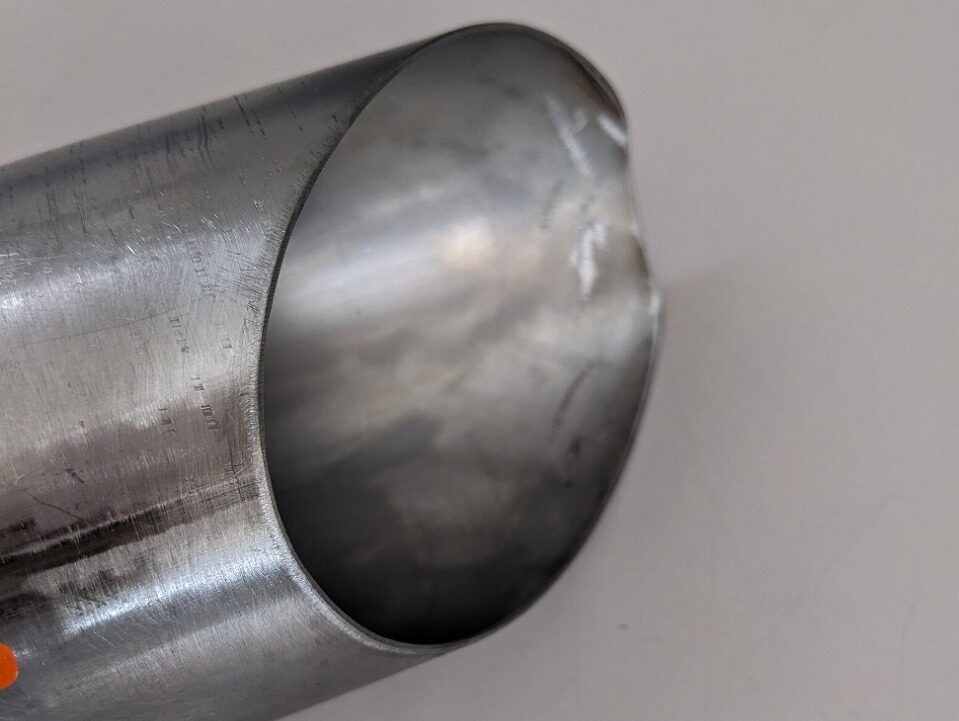

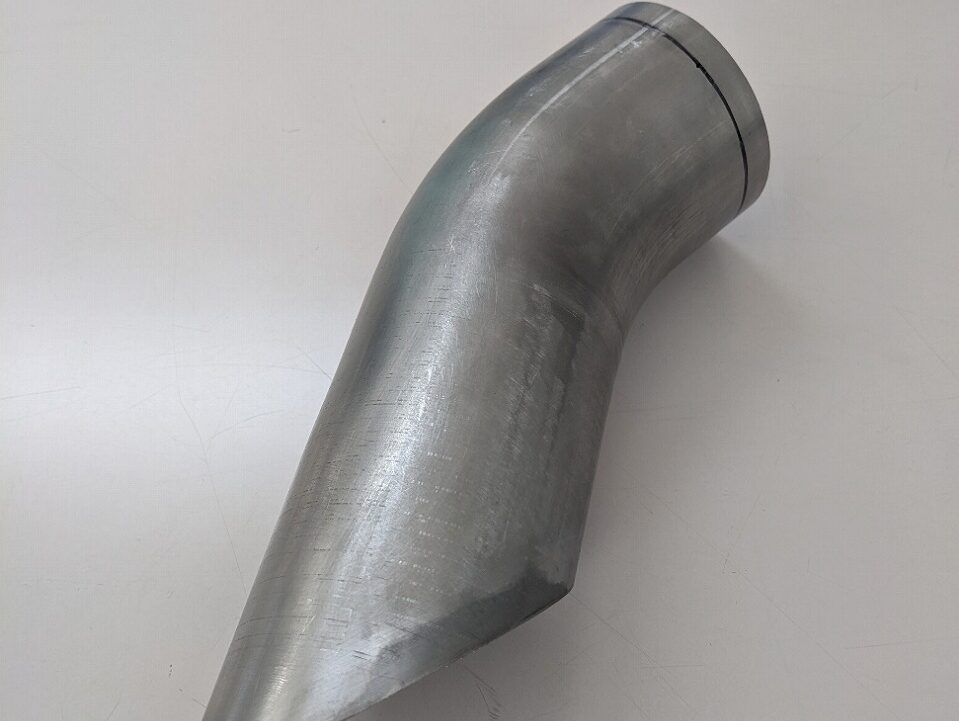

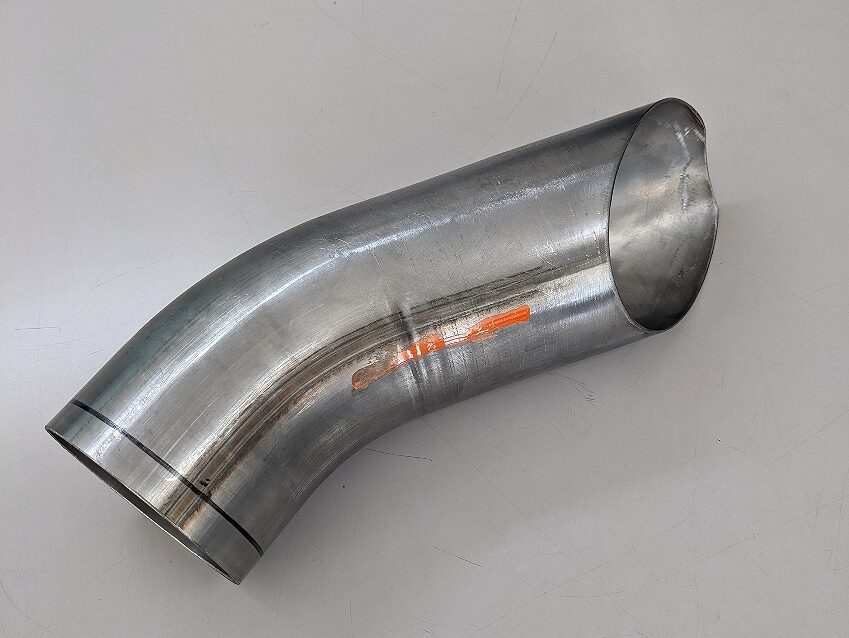

こちらはマフラー部品の斜めカットパイプです。写真はステンレスのパイプを１曲げして、端末を斜めにカットした製品の事例写真になります。斜めにカットした部分はベルトン、スコッチで仕上げ、手で触っても滑らかな状態になっています。本製品はメタルカッターを斜めにセッティングして、切断した製品になっていますが、実際はもっと角度がついており、製品はカット位置をケガキ、コンターでカットして、サンダー等に仕上げをすることも可能です。数量が少なければ上記方法で斜めにカットするし、数が多ければ治具を作り切断します。当社では、曲げたパイプと端末斜めカットのパイプを溶接等でつないでいるのであれば、曲げ、斜めカットを１本で製品で製作いたします。
